SGロック®（熱圧入 後埋め用インサートナット）

  • ホーム
  • >
  • SGロック®（熱圧入 後埋め用インサートナット）
マイクロファスナー株式会社

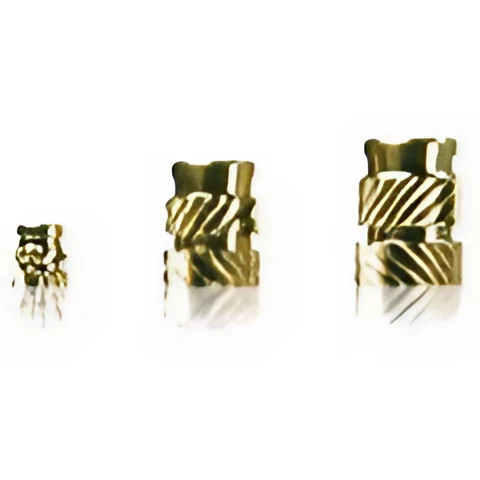

外周ローレット形状が正逆反対方向になっており、高い引っ張り高度、トルク強度を発揮します。
またインサート挿入部にガイドが付いていますので、圧入時の仮置きでインサートが安定し垂直に入り易い最も汎用性が高いインサートナットです。
主な圧入方法
熱圧入、超音波圧入、高周波圧入
材質
黄銅（Ｃ３６０４）、アルミ合金（受注生産品）、ステンレス鋼（一部標準在庫品）
樹脂
熱可塑性樹脂用

■ 特長

・ローレット形状が正逆反対方向に切ってあり高強度
・ガイド部があり手動でも挿入し易い
・最も一般的な後埋めインサートナット
・ＲｏＨＳ指令対策済み

■ 寸法例

SGロック®　寸法図
SGロック®　寸法図
マイクロファスナー株式会社
※標準品　単位ｍｍ
◎黄銅、ステンレス共に標準品
品 番
ね じ
A
B
C
ローレット段数
樹脂下穴径（参考値）

CS3.3ーM2－2.0
M2×0.4
3.30
2.00
3.00
1
φ3.05
※
品 番
ね じ
A
B
C
樹脂下穴径（参考値）

SG3.6-M2-2.2
M2×0.4
3.6
2.2
3.1
φ3.2
※
SG3.6-M2-2.5
M2×0.4
3.6
2.5
3.1
φ3.2
※
SG3.6-M2-3.0
M2×0.4
3.6
3
3.1
φ3.2
※
SG3.6-M2-4.0
M2×0.4
3.6
4
3.1
φ3.2
◎
SG3.6-M2-5.0
M2×0.4
3.6
5
3.1
φ3.2
※
SG4.2-M2.5-3.0
M2.5×0.45
4.1
3
3.3
φ3.5
※
SG4.2-M2.5-4.0
M2.5×0.45
4.1
4
3.3
φ3.5
※
SG4.6-M2.5-5.0
M2.5×0.45
4.6
5
3.9
φ4.0
※
SG4.6-M3-3.0
M3×0.5
4.6
3
3.9
φ4.0
※
SG4.6-M3-4.0
M3×0.5
4.6
4
3.9
φ4.0
※
SG4.6-M3-5.0
M3×0.5
4.6
5
3.9
φ4.0
※
SG4.6-M3-5.7
M3×0.5
4.6
5.7
3.9
φ4.0
◎
SG6.3-M4-4.0
M4×0.7
6.26
4
5.54
φ5.6
※
SG6.3-M4-5.8
M4×0.7
6.26
5.8
5.54
φ5.6
◎
SG6.3-M4-6.5
M4×0.7
6.26
6.5
5.54
φ5.6
※
SG6.3-M4-8.1
M4×0.7
6.26
8.1
5.54
φ5.6
※
SG7.1-M5-5.8
M5×0.8
7.05
5.8
6.34
φ6.4
◎
SG7.1-M5-9.5
M5×0.8
7.05
9.5
6.34
φ6.4
◎
SG8.7-M6-9.5
M6×1.0
8.7
9.5
7.94
φ8.0
◎
SG8.7-M6-12.8
M6×1.0
8.7
12.8
7.94
φ8.0
※
■樹脂下穴はストレート穴でも使用できますが、余盛り（樹脂もれ）等の問題がある場合、
　 下記形状を参考にご検討ください。
樹脂下穴寸法例　寸法図
キャッチサート®　寸法図
マイクロファスナー株式会社

SG3.6
SG4.2
SG4.6
SG6.3
SG7.1
SG8.7
D
0.4
0.45
0.5
0.7
0.7
1.0
E
3.6
4.2
4.6
6.3
7.1
8.7
F
樹脂下穴径
単位：ｍｍ

■ SGロック®　参考強度データ

品 番
ＡＢＳ
MCナイロン
PP

引抜き(N)
トルク(N-m)
引抜き(N)
トルク(N-m)
引抜き(N)
トルク(N-m)
SG3.6-M2-2.2
284
0.74
285
0.9
224
0.52
SG3.6-M2-2.5
301
0.76
297
0.9
237
0.54
SG3.6-M2-3.0
455
0.78
416
0.9
394
0.8
SG3.6-M2-4.0
633
0.9
464
0.9
461
0.9
SG4.2-M2.5-3.0
422
1.03
424
1.2
448
0.98
SG4.2-M2.5-4.0
546
1.31
520
1.51
536
1.24
SG4.6-M2.5-5.0
922
2.12
919
2.16
586
1.97
SG4.6-M3-3.0
687
1.73
616
1.53
579
1.73
SG4.6-M3-4.0
767
2.25
631
2.7
641
2.18
SG4.6-M3-5.0
1,020
2.65
810
2.75
731
2.36
SG4.6-M3-5.7
1,207
2.72
1,054
2.74
913
2.69
SG6.3-M4-4.0
1,077
3.02
916
2.88
689
2.44
SG6.3-M4-5.8
1,968
5.53
1,978
5.73
1,638
5.08
SG6.3-M4-6.5
1,976
5.61
2,011
5.7
1,651
5.12
SG6.3-M4-8.1
2,859
6.34
3,069
5.78
2,157
5.78
SG7.1-M5-5.8
1,535
11.1
1,444
10.4
915
6.2
SG7.1-M5-9.5
2,535
11.4
3,823
12.3
1,472
6.46
SG8.7-M6-9.5
3,057
18.4
3,241
18.6
1,855
10.4
SG8.7-M6-12.8
4,590
20.35
6,366
21.95
2,293
10.85
品 番
POM
アクリル
塩ビ

引抜き(N)
トルク(N-m)
引抜き(N)
トルク(N-m)
引抜き(N)
トルク(N-m)
SG3.6-M2-2.2
372
0.9
312
0.9
354
0.9
SG3.6-M2-2.5
409
0.9
325
0.9
415
0.9
SG3.6-M2-3.0
535
0.9
640
0.9
439
0.9
SG3.6-M2-4.0
651
0.9
895
0.9
649
0.9
SG4.2-M2.5-3.0
583
1.27
479
1.31
376
1.19
SG4.2-M2.5-4.0
704
1.51
737
1.59
476
1.45
SG4.6-M2.5-5.0
999
2.16
1,405
2.22
1,094
2.12
SG4.6-M3-3.0
750
1.59
708
2.39
888
1.71
SG4.6-M3-4.0
772
2.37
1,126
3.17
882
2.61
SG4.6-M3-5.0
1,001
2.75
1,718
3.24
1,279
2.84
SG4.6-M3-5.7
1,185
2.69
1,918
3.54
1,273
3.18
SG6.3-M4-4.0
1,249
3.06
1,628
4.7
1,688
3.28
SG6.3-M4-5.8
2,097
4.98
3,781
6
2,658
5.43
SG6.3-M4-6.5
2,152
5.01
3,973
6.33
2,665
5.49
SG6.3-M4-8.1
3,063
5.42
4,474
6.44
3,223
5.84
SG7.1-M5-5.8
1,797
10.6
1,928
15.5
1,913
12.63
SG7.1-M5-9.5
2,626
10.8
3,259
18.33
3,675
13.11
SG8.7-M6-9.5
3,730
18
2,734
23.75
4,287
19.3
SG8.7-M6-12.8
4,303
19.30
4,637
27.50
6,028
19.70
※上記データは当社実験値であり、強度を保証するものではありません。
1N≒0.098kgf
1N-m≒9.8kgf-cm
■ 注記
・SG3.6-M2-2.2はﾛｰﾚｯﾄ段数１段となります。
・環境問題にて鉛レス材料をご希望の場合は弊社までお問い合わせ下さい。
・樹脂下穴径は参考値です。ご使用前事前にテストして下穴径の決定を行って下さい。
・ポリカーボネイト（ＰＣ）等残留応力にデリケートな材質に使用する場合は、ローレット形状等を弊社までご相談下さい。
・相手取り付け物のねじ下穴径はインサート外径（Ａ寸法）より小さくして下さい。
・インサートをねじで締め付ける時、インサート下穴の底にねじが当たらない様、ねじ長さを選定して下さい。
・本仕様は予告なしに変更する場合があります。
・その他ご不明点等は弊社までお問い合わせ下さい。
